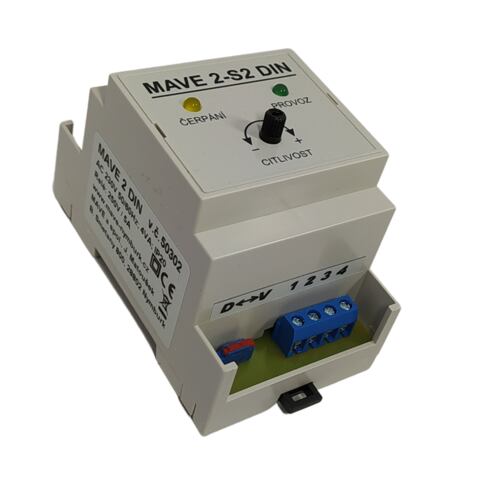

MAVE 2-S2 DIN snímač hladiny pro připojení dvou sond

MAVE 2-S2 DIN snímač hladiny pro připojení dvou sond


Regulace hladiny s funkcí vyčerpávání nebo dopouštění. Diference snímání je určena vzdáleností snímacích sond. Více

Výrobce: MAVEKód produktu: 2S2DIN

1 472 Kč s DPH
Skladem
ks

Regulace hladiny s funkcí vyčerpávání nebo dopouštění. Diference snímání je určena vzdáleností snímacích sond. Více

Výrobce: MAVEKód produktu: 2S2DIN

Popis produktu

Použití:

Regulace hladiny s funkcí vyčerpávání nebo dopouštění. Diference snímání je určena vzdáleností snímacích sond.

Popis:

Pro připojení dvou vodivostních sond MAVE nebo dvojité vodivostní sondy MAVE (PS-3, PSV-2).

Přepínačem nastavitelná funkce vyčerpávání nebo dopouštění.

Možnost nastavení vstupní citlivosti snímání pro aplikace, kde se používá upravená voda.

Snímače hladiny MAVE 2-S2 se vyrábějí v provedení pro vnější montáž nebo pro montáž do rozvaděče na DIN lištu 35 mm (označení DIN).

Montážní návod:

Snímač připevněte na pevnou podložku, případně u varianty DIN umístěte do rozvaděče na DIN lištu 35 mm. Nikdy nevrtejte nové upevňovací otvory do obalu snímače (dojde k porušení krytí IP a tím i ztrátě záruky).

Vývody kabelu vodivostní sondy zapojte na svorky 1-4 (viz schéma). Napájení 230 V AC zapojte na svorky 8, 9 (L, N). Připojení snímače k napájecímu napětí signalizuje rozsvícení zelené LED diody.

Po připojení snímače můžete seřídit práh spínání trimrem. Citlivost spínání lze nastavit v rozmezí odporu kapaliny 5-100 kOhm. Po kompletním zapojení a seřízení utáhněte kabelové průchodky a zajistěte utěsnění snímače proti možnému průniku vlhkosti do obalu.

Popis činnosti:

Vyčerpávání nádrže (přepínač v poloze V)
Při zapnutí snímače zůstane relé v klidovém stavu (propojené svorky 6-7). Po dostoupení hladiny k horní sondě relé ve snímači přitáhne (propojí se svorky 5-6), rozsvítí se žlutá LED dioda a spustí se vyčerpávání čerpadlem až do doby, než dojde k poklesu hladiny pod spodní sondu. Jakmile hladina klesne pod spodní sondu relé ve snímači odpadne (rozpojí se svorky 5-6) a vypne se vyčerpávání. K opětovnému spuštění vyčerpávání dojde v momentu, kdy hladina zpět vystoupá k horní sondě.

Dopouštění nádrže (přepínač v poloze D)
Při zapnutí snímače (hladina v nádrži je pod úrovní horní sondy) relé ve snímači přitáhne (propojí se svorky 5-6), rozsvítí se žlutá LED dioda a spustí se dopouštění čerpadlem nebo elektromagnetickým ventilem do nádrže. Dopouští se až do doby, kdy se hladina dopustí na úroveň horní sondy. Poté relé ve snímači odpadne (rozpojí se svorky 5-6) a vypne se dopouštění. K opětovnému spuštění dopouštění dojde v momentu, kdy hladina znovu poklesne pod spodní sondu. V případě výpadku napájení snímače relé zůstává v klidovém stavu a nedopouští se do nádrže.

Schéma zapojení:

Snímač hladiny MAVE 2-S2 je vybaven dvoupolohovým přepínačem (D-V; Dopouštění-Vyčerpávání), který umožňuje otáčet funkci výstupního relé.

Schéma zapojení MAVE 2-S2

Upozornění:

Kontakty (5, 6, 7) výstupního přepínacího relé jsou beznapěťové. Při zapojení snímače do okruhu ovládání je tak nutné na kontakty relé přivést napětí (např. propojením svorek 6 a 8).

Svorkové zapojení ponorných sond s třížilovým kabelem (sonda PS-3, sonda PSV-2 do vrtu dvojitá) je dle barevného značení žil:

  • svorka č. 1 – modrá
  • svorka č. 2 – žlutozelená nebo šedá
  • svorka č. 3 – hnědá nebo černá
  • svorka č. 4 – nezapojena

Napájecí napětí: 230 V AC / 50-60 Hz
Příkon: max. 3 VA
Výstup: přepínací kontakt relé
Zatížení kontaktů relé: max. 250 V / 5 A
Napětí / proud na sondě: 12 V AC / 0,6 mA
Vstupní citlivost: 5-100 kOhm
Signalizace:
LED zelená - napájecí napětí
LED žlutá - výstup (sepnuté relé)
Materiál obalu: plast

MAVE 2-S2 DIN
Rozměry S2 DIN: 53x90x58 mm (3M)
Hmotnost S2 DIN: 0,2 kg
Krytí S2 DIN: IP20

Parametry
Napětí 230 V
Příkon 3 V
Max proud 5 A
Krytí IP 20
